Gears, Engrenages, tout savoir

 P

I-                   Son utilisation

         A)     A quoi ça sert ?

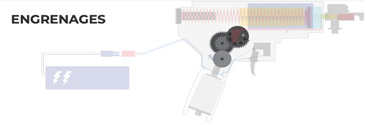

Les Engrenages (Gears en Anglais) servent à convertir l'énergie du Moteur en mouvement pour le Piston. Le Ratio (20:1 par exemple) signifie combien de tours (20) doit faire le Sector Gear pour entraîner un cycle du Piston. Plus ce nombre est élevé plus vous allez pouvoir tirer de billes à la seconde.

Les engrenages présents entre le moteur de la gearbox et le cylindre servent à faire reculer le piston vers le ressort de la gearbox airsoft pour ainsi permettre à la gearbox de comprimer l’air nécessaire pour les tirs que doit assurer la gearbox. Upgrader sa gearbox est aussi possible (c’est à dire l’améliorer et ainsi décupler ses performances).

Il existe donc différents types d’engrenages, vous pourrez retrouver les engrenages hélicoïdaux, le bevel gear, … Tous ces engrenages vont être utilisé en fonction du moteur que vous avez, soit un high torque soit un high speed, il faudra donc choisir les engrenages qui correspondent au bon moteur afin d’avoir l’amélioration que vous aviez choisi.

Le fait d’améliorer sa gearbox qui correspond à l’ensemble du mécanisme qui fait propulser vos billes va vous permettre d’augmenter vos performances. Par exemple si vous choisissez des engrenages 13:1 avec moteur high speed : résultat entre 32 -38 billes secondes et des engrenages 13:1 avec moteur high torque : résultat 28 -32 billes secondes. Le choix des engrenages est donc très important afin d’upgrader votre réplique.

L’engrenage airsoft provoque donc le mouvement d’aller et retour du piston. Afin d’être pleinement satisfait de votre réplique nous mettons à disposition plusieurs modèles d’engrenage, vous permettant de faire votre choix selon la performance et l’optimisation que vous voulez attribuer votre réplique. L’engrenage fait partie de la gamme des pièces internes airsoft.

P

       B)     Le lexique

P

Gearbox

La gearbox est un terme qui signifie en français ” boite à engrenage”, la gearbox airsoft va donc désigner tout le mécanisme qu’il est nécessaire d’ avoir pour propulser une ou plusieurs billes en dehors de la réplique d’airsoft. Une gearbox montée sur une réplique de fusil d’assaut automatique airsoft ou une réplique de pistolet mitrailleur airsoft va être naturellement plus complexe que le mécanisme de propulsion de billes présent sur la réplique d’un pistolet à gaz.

P

P

Gears Helicoïdaux :

Gears hélicoïdaux de haute qualité SHS permettant de tirer de gros ressorts grâce à son ratio de 100:200.

Le ratio 100:200 hélicoidal équivaut à un ratio 24:1 pour des gears normaux ce qui indique que le pignon du moteur doit faire environ 24 tours pour que le piston fasse 1 cycle. Le couple s'en retrouve donc décuplé.

Les gears hélicoïdaux ont comme avantage d'être plus solide et plus silencieux que des gears normaux.

De par leur ratio, nous recommandons leur utilisation pour de gros ressorts (Entre M120 et M160).

Les dents des engrenages hélicoïdaux sont coupées à un angle par rapport à la face de l'engrenage. Lorsque deux dents sur un système à engrenages hélicoïdaux s'engagent, le contact commence à une extrémité de la dent et se propage progressivement lorsque les engrenages tournent, jusqu'à ce que les deux dents soient en prise complète. Les engrenages hélicoïdaux rendent un engagement mécanique progressif, moins brutal et plus sure que les engrenages droits.

P

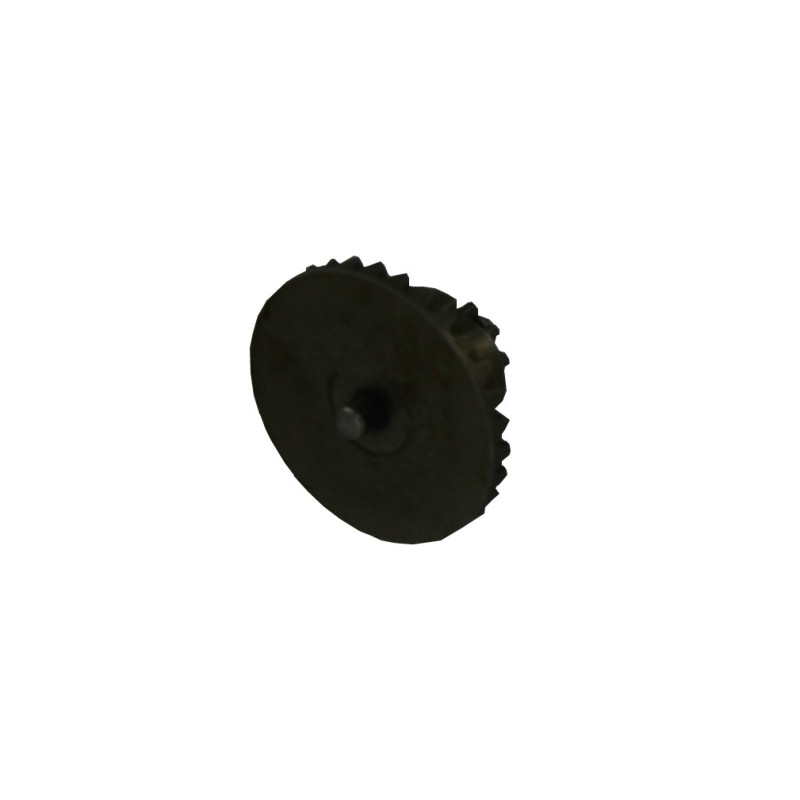

Bevel Gear

Engrenage interne, entraîné par le pignon moteur, qui permet de renvoyer l’axe moteur à 90°. Le bevel gear est lui-même en contact avec le spur gear.

      C)     Comment caler ses engrenages ?

II-                 Conseils, avantages et inconvénients

Conseils :

-          Les engrenages renforcés permettent de fiabiliser votre répliques d'airsoft et de l'upgrader en puissance.

-          Attention la puissance du moteur doit être en adéquation avec l'ensemble des pièces internes de la réplique.

-          Les Gears High Speed sont des engrenages (gears en anglais) avec un meilleur ratio que la plupart des engrenages de base fournis dans vos AEG chéris. Le ratio de base est souvent 18:1, parfois 16:1. Il est possible d’aller jusqu’à 13:1 (ou jusqu’au dual, mais là c’est du grand délire). Les gears High Speed augmenteront assez considérablement votre réactivité et votre cadence, cependant ils vont être plus contraignants pour votre mécanique et demander plus de couple à votre moteur.

-          Les moteurs, engrenages et autres pièces mécaniques des répliques électriques sont conçues pour fonctionner à une certaine vitesse, si votre batterie se décharge, ils vont tourner plus lentement, retirez la batterie et mettez là à recharger plutôt que de continuer à tirer

Avantages

-          Réduction de la consommation d'électricité et moins de bruit

-          Apporte performance et fiabilité à vos répliques

-          Boost votre réplique

-          Augmentation des performances lors des parties

-          Augmenter ses performances vont aussi allonger la durée de vie de la gearbox

Inconvénients

-          Une mauvaise gearbox va provoquer des disfonctionnements continus et fréquent sur la réplique

-          Plus elle va vieillir plus elle va s’abimer davantage

-          Une mauvaise gearbox va provoquer des tirs non précis

III-               Nos produits

Nous vendons différents types d’engrenages, selon le moteur que vous avez (high torque ou high speed) nous avons donc :

p

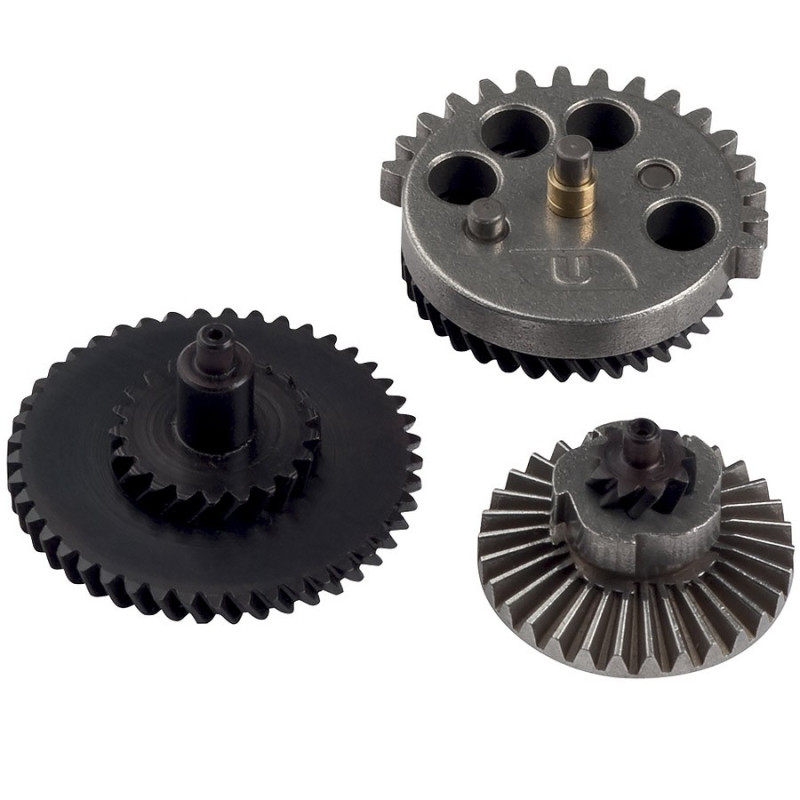

·      Les high torque ou gears helicoïdaux :

-

    p

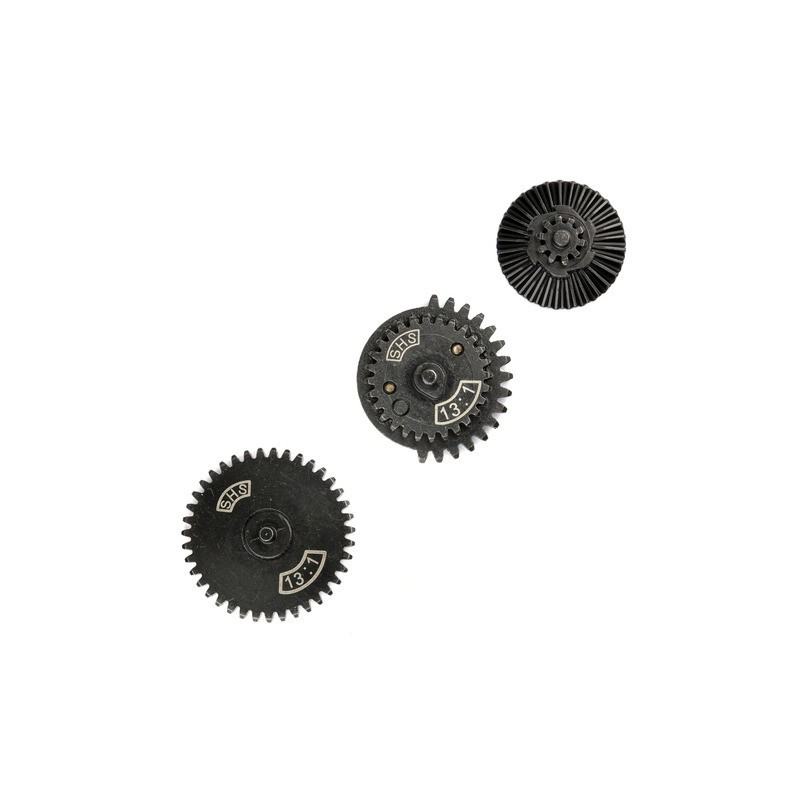

·      Set high speed :

-

P

·      Les packs d’engrenages :

-

·      Les pistons :

-          Piston orange

     P

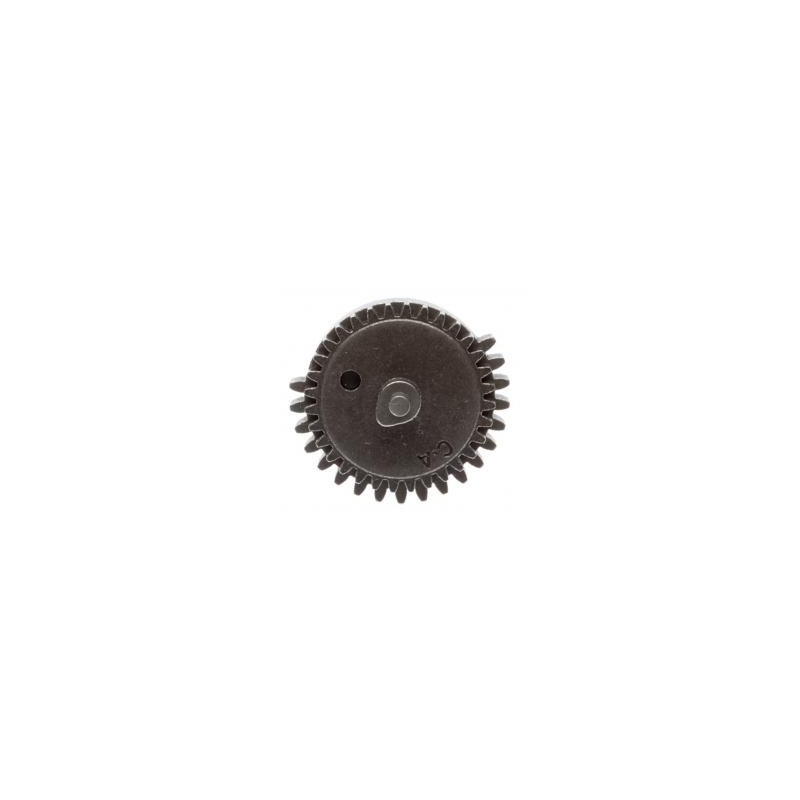

·      Les pignons :

-

P

·      Les kit complet : ressort, guide ressort, piston, gear, tête de piston, bushing, cylindres, nozzle… :

-          Full tune up kit

P

Choisir ses gears  :

·      Marques :

P

·      Le type de produit : piston, high torque…

·      Le type de moteur utilisé : high torque, high speed

·      Le type de piston correspondant : full teeth ou half teeth

P

IV-              Les produits qui pourraient vous intéresser :

Certains produits peuvent être achetés avec des engrenages afin d’améliorer sa réplique ou acheter des accessoires comme :

P

-         Billes specna arms : 0,2g, 0,25g, 0,28g, 0,3g

        Graisses : silicon graisse, teflon graisse, graisse Abbey LT2, graisse transparente, …

         P

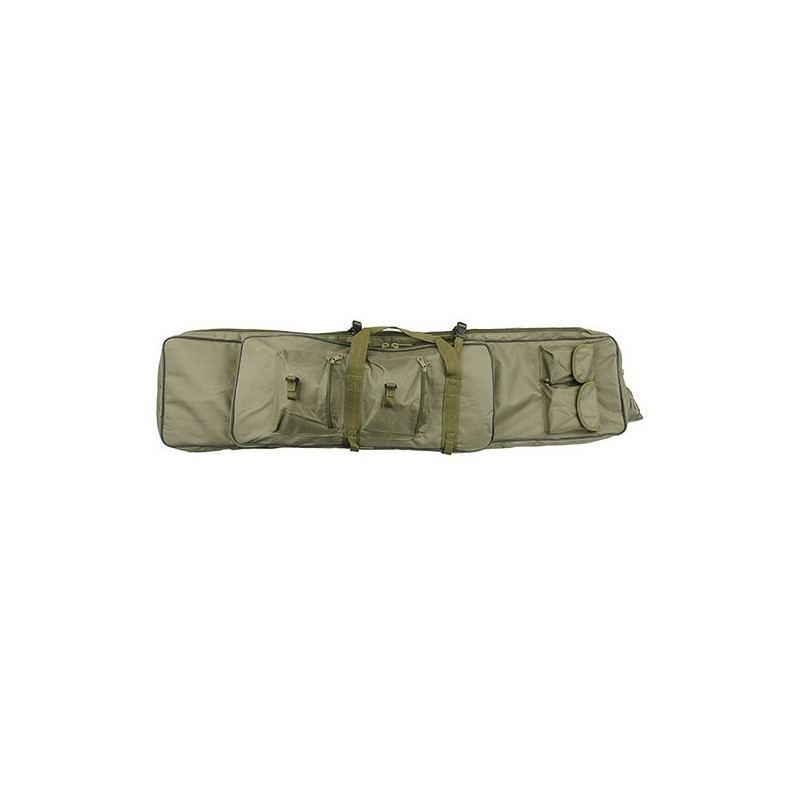

-          Housse : housse pour longue réplique, housse pour réplique de poing, housse sniper, malette, sac à pots, …

-          Gearbox : gearbox complète,gearbox DBOY AK7, …

         P

   P
